LED METER- LED TEST TOOL
Lo strumento LedMeter serve per testare i LED comunemente montati sulle schede elettroniche.
Questo strumento intelligente misura:
-RGB
-Tinta
-Cromaticità XY
-Saturazione del colore
-Intensità relativa e lunghezza d’onda in nanometri.
LedMeter ha un’architettura modulare per una facile scalabilità, basata sulla comunicazione i2C: ogni modulo di controllo può
gestire fino a 64 sensori ed è disponibile in versione TTL <> USB e RS232. Il software incluso nello strumento consente
l’acquisizione dei canali selezionati, che vengono poi visualizzati sullo schermo del PC host in un formato chiaro e di facile comprensione.

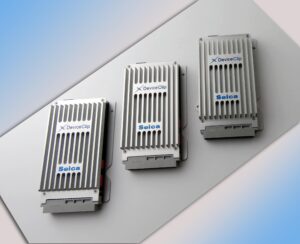

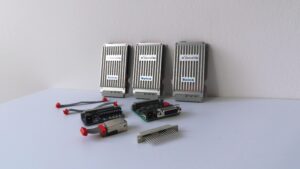

DEVICE CLIP- PROGRAMMING TOOL
DeviceClip è il nuovo programmatore universale,
progettato per la programmazione In-System (ISP) di dispositivi a semiconduttore.
Il design multicanale permette di programmare in parallelo fino a 4 target diversi con un unico modulo DeviceClip. Per programmare fino a 64 target contemporaneamente, è sufficiente collegare in cascata fino a 16 moduli DeviceClip.
Le sue dimensioni estremamente compatte e la modularità, permettono di posizionarlo alla minima distanza dal dispositivo target da programmare. DeviceClip può essere facilmente integrato in sistemi a sonde mobili, in test fixture ed in sistemi a letto d’aghi.
Inoltre, è stato progettato come programmatore Stand Alone per i laboratori di R&D.
Sono almeno 10 le ragioni per cui scegliere DeviceClip, il nuovo programmatore universale progettato per la programmazione In-System (ISP) di dispositivi a semiconduttore.
- Only One Tool: DeviceClip è un programmatore universale progettato per la programmazione di tutti i tipi di dispositivi a semiconduttori (microcontrollori, memorie seriali, dispositivi logici programmabili).
- Programmazione Simultanea: l’architettura a 4 canali completamente indipendenti, permette di programmare in parallelo fino a 4 dispositivi target differenti utilizzando un unico modulo DeviceClip. Ogni canale esegue in modo indipendente gli script di programmazione.
- High Channel Count: DeviceClip è una piattaforma modulare. È possibile collegare in cascata fino a 16 moduli DeviceClip per programmare fino a 64 target contemporaneamente.3.
- Industry Fastest ISP: la velocità di programmazione del DeviceClip è massima: è unicamente limitata dalla velocità del dispositivo target da programmare.4.
- Robust Target Interface: DeviceClip, a differenza della maggior parte degli strumenti di programmazione In-System, protegge il programmatore da sovracorrenti e sovratensioni indesiderate. 5.
- Galvanic Isolation: DeviceClip è dotato di micro relè a stato solido per tutti i canali del target di destinazione. DeviceClip può lavorare in modalità Galvanic Isolation, separandosi dai target di destinazione e/o dal Host System.
- Compact Size: le sue dimensioni estremamente compatte e la modularità, permettono di posizionare DeviceClip alla minima distanza dal dispositivo target da programmare. DeviceClip può essere facilmente integrato in sistemi a sonde mobili, in test fixture ed in sistemi a letto d’aghi.
- Stand-Alone Tool: DeviceClip può lavorare come stazione di programmazione Stand-Alone per i laboratori R&D. La programmazione è gestita da un’interfaccia I/O optoisolata che supporta protocollo di handshaking. Offre operazioni Host Controlled (in genere LAN o RS-232) e autonome. In modalità Stand-Alone, non è richiesto alcun host, lo strumento è controllato da un’interfaccia I / O di handshaking optoisolata.
- Facile da Usare: DeviceClip è stato concepito e progettato per fornire agli utenti una flessibilità senza pari. Ogni singolo dettaglio è stato studiato per semplificare l’integrazione del sistema (con ATE, PC, ecc.). Primo nella sua categoria di strumenti, il pannello di controllo del DeviceClip non è un’applicazione software da installare, ma un’interfaccia HTML5 standard, perfettamente compatibile con tutti i sistemi operativi. Le operazioni sono controllate tramite un semplice browser.
- Riduzioni di Costi: Le caratteristiche avanzate del DeviceClip consentono politiche che consentono di risparmiare tempo, aumentare l’affidabilità, mantenere i costi industriali di installazione e funzionamento bassi come mai visti prima per uno strumento di livello professionale.
FACILE DA USARE
Il DeviceClip è dotato di un pannello di controllo incorporato, quindi non è richiesta l’installazione di software host. Compatibile con ogni sistema operativo, tutto ciò che serve per controllare il DeviceClip è un browser. L’architettura modulare di DeviceClip consente la creazione di strumenti ISP dotati di un gran numero di canali senza bisogno di router o switch. È necessaria una sola interfaccia host per la gestione di tutti i canali. Inoltre, se utilizzato in modalità autonoma, il computer host non è affatto necessario.
BASSI COSTI DI PRODUZIONE
Finora le apparecchiature ISP industriali sono state implementate utilizzando strumenti diversi e non universali di diversi fornitori. Ciò comporta un costo elevato per l’implementazione dell’ISP sulle linee di produzione. Strumenti diversi richiedono più tempo di apprendimento (interfacce diverse, comandi diversi, più pezzi di ricambio, ecc.)
PERSONALIZZAZIONE DEI TARGET
Il DeviceClip ha un potente server per la gestione dei target variable (numeri di serie, indirizzi MAC, valori di calibrazione o qualsiasi altro dato di personalizzazione definito dall’utente). Il risultato è una personalizzazione PCBA molto semplice. La gestione delle variabili può anche essere realizzata in modalità operativa autonoma, quando nessun host è connesso. I file CSV predefiniti dell’utente contenenti i dati di personalizzazione della scheda di destinazione possono essere caricati sulla scheda SD per essere gestiti automaticamente da LynOS.
COMPATTO
Il DeviceClip è molto compatto (solo 100 x 60 x 10 mm) ed è stato progettato per essere posizionato estremamente vicino al target (a pochi millimetri di distanza). Questa dimensione consente l’integrazione del DeviceClip all’interno di qualsiasi dispositivo di test. Essa è una soluzione perfetta per apparecchiature di prova complesse, in cui i vincoli di spazio spesso impediscono il posizionamento degli strumenti vicino all’obiettivo.
VANTAGGI
- Supporto completo del dispositivo
- Massima velocità di programmazione
- Numero estremamente elevato di canali ISP paralleli
- Maggiore affidabilità
- Costi di produzione inferiori
AFFIDABILTA’
Tutti i DeviceClip sono molto robusti e protetti possibili sovratensioni o cortocircuiti dal PCB di destinazione. Le operazioni eseguite dal DeviceClip sono timbrate e salvate in file di log su SD Card, sempre disponibili per la tracciabilità e l’analisi. Lo stato delle operazioni di programmazione è costantemente monitorato per ogni condizione di anomalia, immediatamente comunicata agli operatori attraverso una serie di allarmi. Inoltre, un cablaggio target molto corto riduce il rumore del segnale migliorando l’affidabilità del processo.
MINI 80- FUNCTIONAL TEST TOOL
In molti ambienti produttivi la richiesta di riduzione delle dimensioni, portabilità ed integrabilità si sta spingendo anche ai sistemi di collaudo automatico.
Per questa ragione, Canavsia ha creato la nuova Linea MINI: sistemi ATE dalle dimensioni ridotte, ma con grandi potenzialità nei vari ambiti operativi ed un rapporto prezzo/prestazioni di assoluto interesse.
Carattetistiche
- dimensioni ridotte, compatibili con i rack 19″
- potenzialità da vero ATE
- estrema flessibilità d’impiego
- totale apertura all’integrazione con moduli di commercio
- utilizzo con qualsiasi tastatore già in uso
- possibilità di rinnovare sistemi obsoleti
- rapporto prezzo/prestazioni di assoluto interesse
